塑料袋是日常生活中必不可少的消費品。在中國光每天買菜要用掉10億個塑料袋，其他各種塑料袋的用量每天也在20億個以上，這相當于每個中國人每天至少用掉2個塑料袋。作為民用市場用量巨大的消耗品，如何提高其生產效率也是生產廠家最為關心的問題。

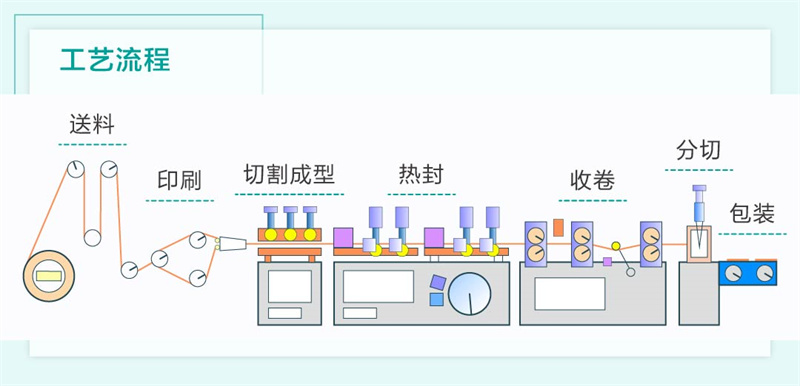

制袋機是制作各種塑料包裝袋或其他材料包裝袋的機器，其加工范圍為各種大小厚薄規格不同的塑料或其他材料的包裝袋。
項目背景
四方工控產品應用于無錫某橡塑設備廠家，幫助企業在提高生產速度的同時，降低廢品率。
送料部分

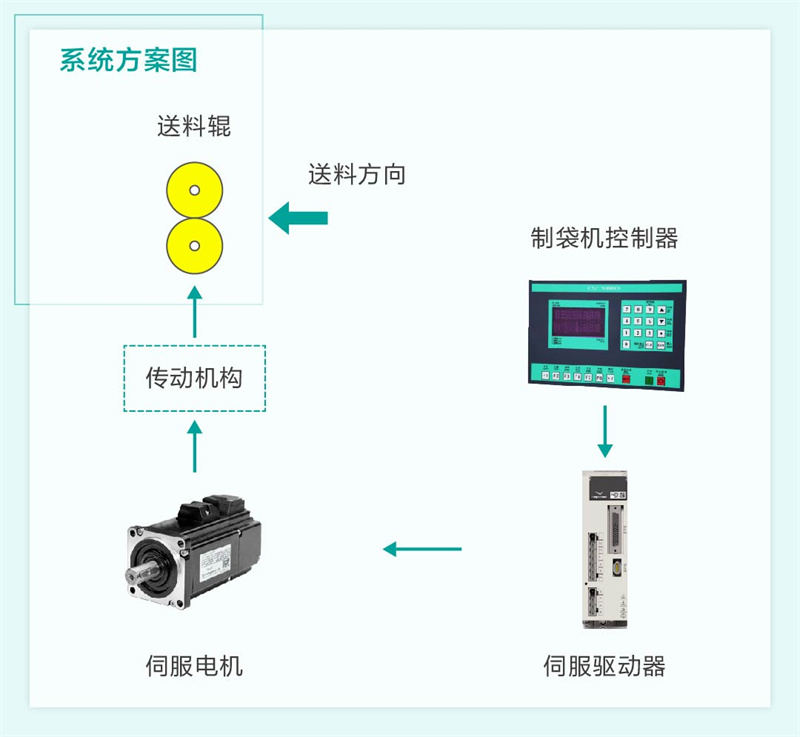

送料機構的系統控制主要由制袋機控制器、伺服驅動器（CD100-T3R0PC）、伺服電機（CM10-A80T02430B3GM3）、送料傳動機構等構成?；竟ぷ髟頌椋篊D100伺服驅動器驅動CM10伺服電機，并通過同步帶帶動送料輥送料。制袋機控制器負責伺服位置脈沖信號的發送及系統其它控制信號的轉化和傳遞。切刀每運動一次，控制器就發送脈沖控制伺服電機運轉，脈沖的個數及頻率決定了伺服電機轉動的圈數（即送料長度）和送料的速度。

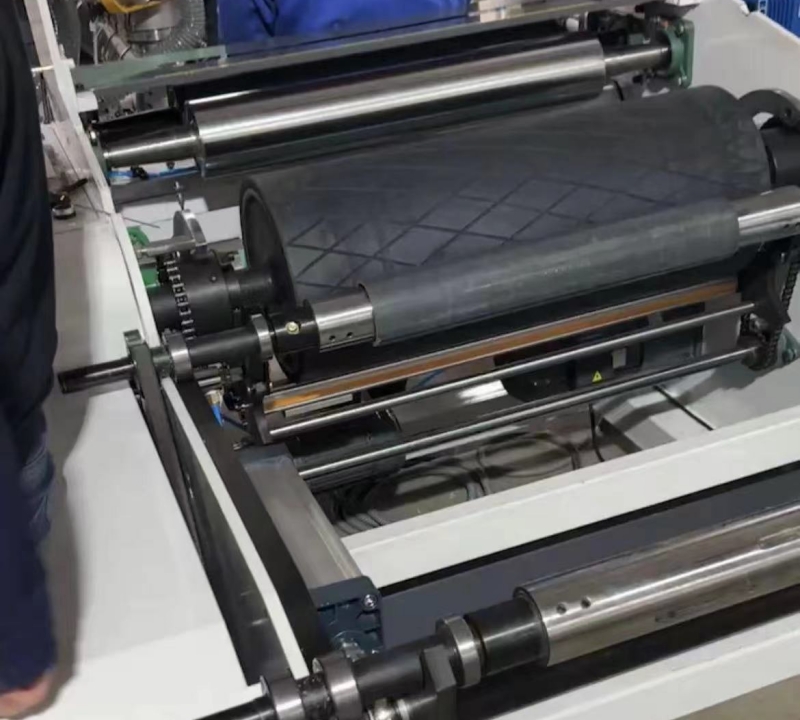

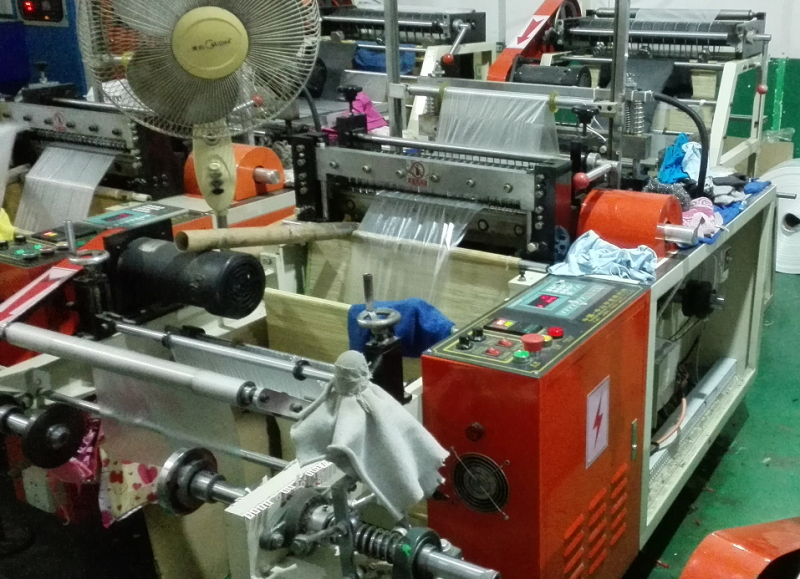

現場應用

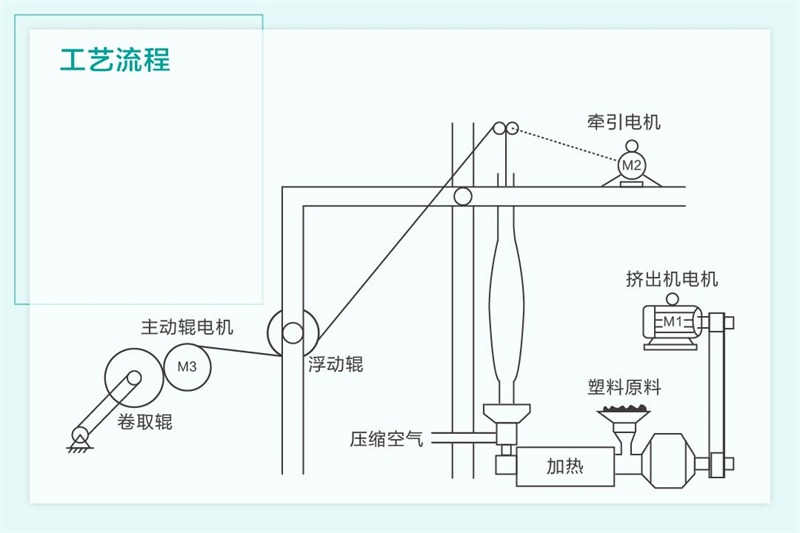

收卷部分

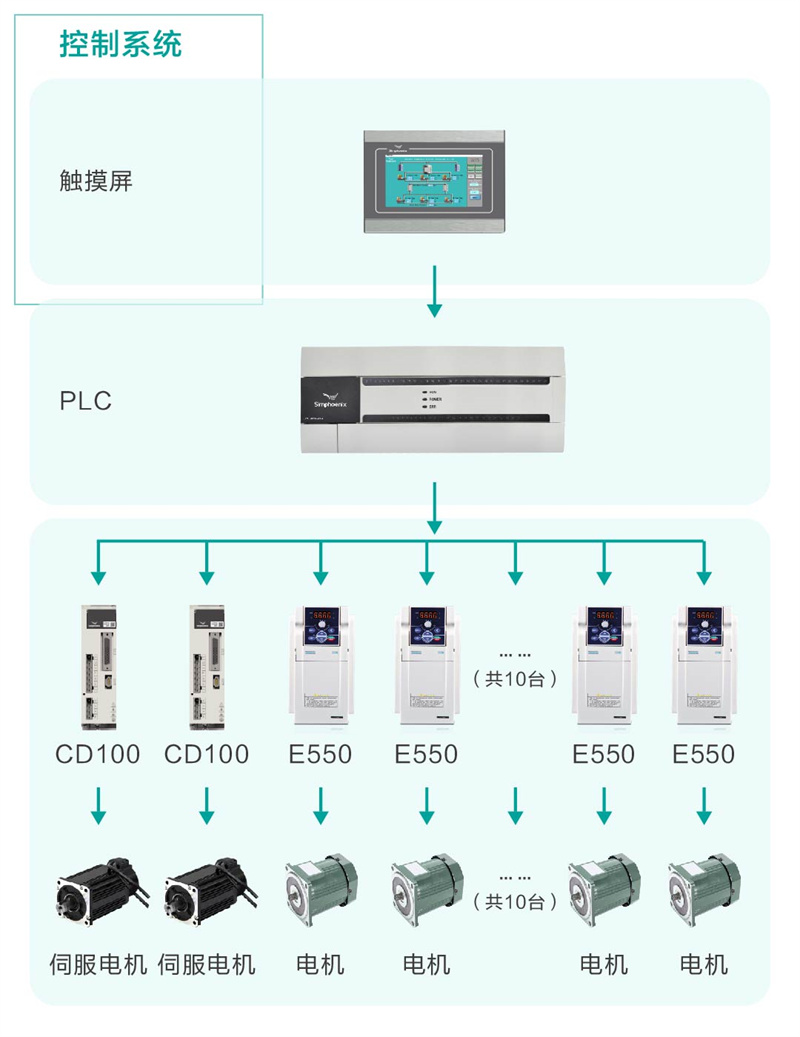

本系統主要由HMI、PLC、2套CA100伺服驅動器以及10臺E550變頻器組成。
制袋機系統由CD100驅動器驅動伺服電機來控制制袋的制線長度，以及10臺變頻器控制電機速度和加造器。運行速度采用多段速控制方式，優化袋子的收卷速度；設定快速與慢速兩個調節檔位，根據生產需求靈活切換，避免因過快或過慢的卷取造成的斷裂或松散等問題；PLC及觸摸屏提供直觀的顯示和便捷的操作界面。若機器出現故障，觸摸屏能夠顯示故障的具體位置，便于快速定位和維修。系統支持自動化一鍵調速功能，以及智能溫控系統調節；采用上下雙通道設計，與左右雙通道的機器相比，本系統能夠生產寬度更大的袋子，如超市購物袋。收卷部分配備背心點斷和零口點斷兩套刀模，通過替換刀頭，可實現有芯或無芯連卷袋的生產。
方案優勢
·實現精確、穩定的控制，提高生產效率和產品質量
·根據實際需求調整電機的轉速，適應各種生產工藝需求
·變頻器具有過壓、過載，過流等保護功能，提高設備使用壽命
